SwissCube
SwissCube to pierwszy szwajcarski sztuczny satelita. Ze względu na wymiary SwissCube jest satelitą kategorii CubeSat.Głównym ładunkiem jest miniaturowy teleskop, za pomocą którego ma być rejestrowana tzw. poświata niebieska. To światło emitowane przez samą atmosferę Ziemi.

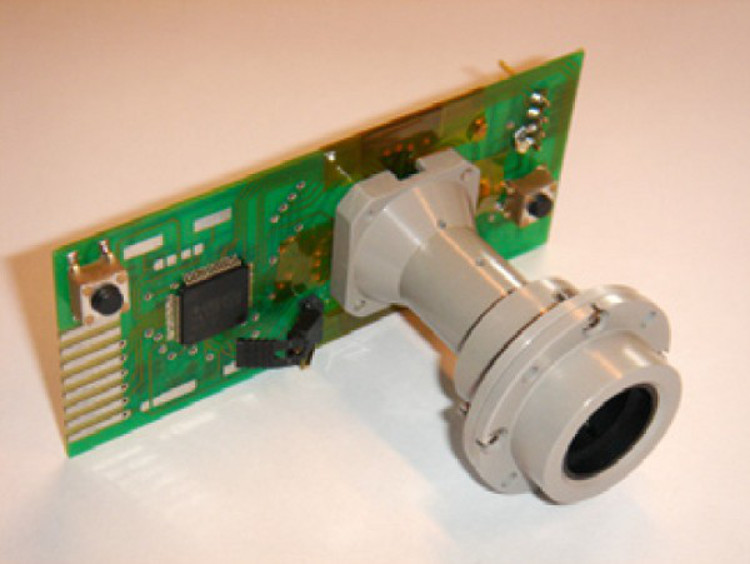

Miniaturowy teleskop (grafika: EPFL)
Miniaturowy teleskop ma długość 5 cm. Na jego końcu znajduje się matryca CMOS o rozdzielczości 188x120 pikseli. Wyposażona jest on w filtr. Jego parametry przepuszczania promieniowania elektromagnetycznego jest tak dobrany, aby umożliwiać rejestrację poświaty niebieskiej.
Na komendy wysyłane z Ziemi teleskop wykonuje zdjęcia, które transmituje następnie na Ziemię.
Satelita komunikuje się z Ziemią wykorzystując 2 typy komunikacji. Pierwsza kanał (20,8 dBm lub 120mW, 10 bits/sec w kodzie Morse'a na częstotliwości 437 MHz) oraz kanał transmisji na Ziemię (downlink) danych telemetrycznych i naukowych (30 dBm, 1W, 1200 bits/sec, modulacja FSK, częstotliwość 437 MHz). Sygnał z Ziemi (uplink) używa częstotliwości 145 MHz i modulacji AFSK. Satelita ma 2 składane anteny rozkładane na orbicie. Antena VHF ma 61 cm długości, zaś antena VHF ma długość 17,6 cm. Masa systemu anten wynosi zaledwie 25g.

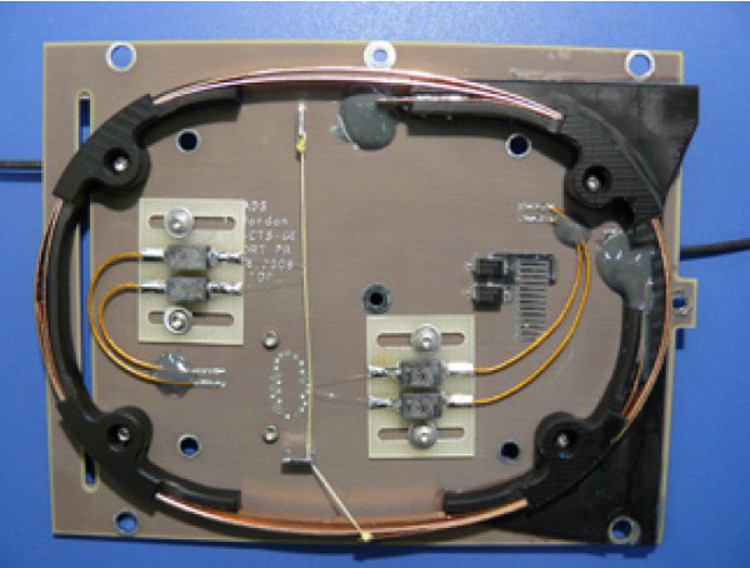

Mechanizm zwalniania anteny (grafika: EPFL)
Do orientacji w przestrzeni satelita ma magnetometr mierzący natężenie pola magnetycznego oraz jego kierunek w 3 osiach oraz 6 czujników położenia Słońca. Dodatkowo obecny jest żyroskop mierzący rotację satelity wokół każdej z jego 3 osi.
Satelita posiada pasywny system termalny, czyli nie ma podgrzewaczy. Satelita ma czujniki temperatury.
